商品名称    圆形逆流式冷却塔

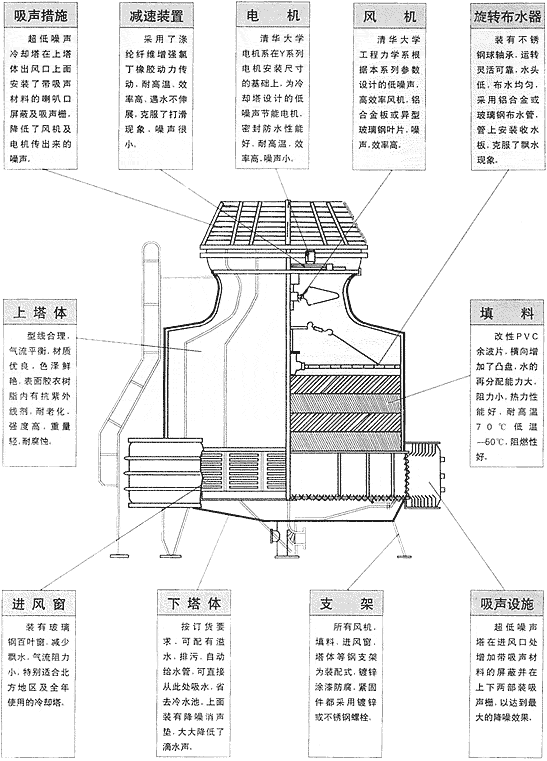

圆形逆流式玻璃钢冷却塔

主要用途
　　（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。
　　（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。
　　（3）GBNL3 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。
型号组成
　　圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3
性能与选择
　　1、设计参数：
　　 1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃
　　 2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃
　　 3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃
　　2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：
1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000
　　3、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。
　　4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环，不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。
　　5、循环水浑浊度不大于50毫克/升，短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。
　　6、适用水温不超过60℃，如超过可在订货时说明，本厂从选材上加以解决。如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。
　　7、布水管按名义流量开孔，如实际流量与名义流量相差±15%以上，用户订货时应予以说明。
　　8、进水管水压大约为2-5米水柱，设计时不要压力过高，否则会产生飘水现象。
　　9、电机、风机均配套供应，需本厂派员现场安装或技术指导，另加收费用。
　　10、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。

DBNL3系列低噪声型逆流式玻璃钢冷却塔主要参数

 说明
　　1、噪声为标准点Dm测定值，即距屏蔽冷却塔远，距基础1.5米高。
　　2、本系列标准设计工况为湿球温度τ=28℃，进水温度t1=37℃，出水温度t2=32℃，即水温降Δt=5℃，逼近度t2-τ=4℃。
　　3、本表中列出τ＝28℃时，Δt=5℃及8℃，t2=32℃和τ＝27℃时，Δt=5℃及8℃，t2=32℃的冷却水量供选用时参考，其它参数的冷却水量请查热力性能曲线。
　　4、进水压力指接管点处水压1kgf/cm²=9.8×10⁴Pa因而本系列水压在0.2～0.49kgf/cm²之间。

GBNL3系列工业型逆流玻璃钢冷却塔主要参数 　

说明
　　1、使用行星齿轮减速器时标准点＜72dB(A)，使用动力带减速器时标准点噪声值与等直径低噪声型冷却塔相同。
　　2、上表中所列出的湿球温度τ=28℃及τ＝27℃的冷却水量，其工况如下：
　　当水温降Δt=10℃，其进水温度t1=43℃，出水温度t2=33℃，当水温降Δt=20℃及25℃时，其进水温度t1分别55℃及60℃，出水温度t2=35℃。
　　3、进水压力指接管点处水压1kgf/cm²=9.8×10⁴Pa因而本系列水压在0.3～0.5kgf/cm²之间。

低噪声型DBNL3-12-125、工业型GBNL3-70-80型冷却塔外形及尺寸表

超低噪声型CDBNL3-12-125型冷却塔外形及尺寸表
