商品名称方形横流式冷却塔

(设备描述及图片仅供参考，请以实物为准)

商品编号

市场价格￥0 元/吨

本站价格￥0 元/吨

货存数量 0 吨

本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。 &...

商品介绍

本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

产品特长:

1、节省空间，结构轻型化

采用专为本系列冷却塔设计的高效热交换填料，其换热面积大幅度提高，与原HBLD系列及原HBLCD系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。

2、节省电力

采用通风阻力小的填料和由清华大学专为冷却塔设计的机翼型玻璃钢高效风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节省电力，也可根据用户的要求，配用双速电机来节电。

3、运转噪声极低

采用清华大学专为冷却塔而设计的FRP材质的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。超低噪声系列冷却塔的运转噪声更低，全面符合环保要求。若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。

4、良好的耐腐蚀性

塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。塔体钢结构件在加工后采用镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需另外防腐。

5、组合方便

可采用组合方式来满足不同工况的要求，用户也可根据场地情况进行决定组合，并可根据用户的建筑物特点，调整冷却塔的外观。如用户场地十分有限。我公司也可针对用户的特殊要求进行设计，满足用户对热力性能及噪声的要求。

6、维护方便

本系列冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在冷却塔正常运转的前提下，进行维护检修，清洗填料、积水管和水箱的工作更加方便。

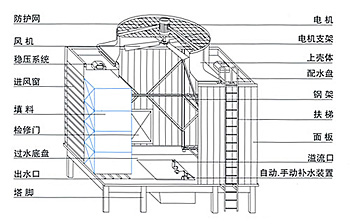

产品结构:

（1）面板：玻璃钢材质，表面光洁美观，耐腐蚀，防老化。

（2）填料：为改性聚氯乙烯双向点波片，热力性能好，气流阻力小，刚性好，耐热75℃、耐寒、阻燃。

（3）风机：叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。

（4）电机和减速机：为外协设备。

（5）布水槽：玻璃钢材质，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。

（6）消声罩：玻璃钢材质，内粘空腔式阻燃型聚氯乙烯薄膜消声材料。

（7）百叶窗：玻璃钢材质，可防水溅出，并可使进塔气流均匀。

（8）水箱：玻璃钢材质，起集水作用，设有自动补充水设施，可闭路循环直接吸水。

（9）骨架：为折边型钢组装结构，刚性好，重量轻，运输、安装方便，热镀锌防腐。

性能与选择

1、设计参数：

1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃

2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃，冷幅高t2-τ=6℃

3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃，冷幅高t2-τ=8℃

2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能求出。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：

1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000

3、运转重量按下塔体存水一半深计算，如果装满水计算应乘以1.5。

4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区，气温过低时使用，应考虑管路及水槽的结冰问题，特别是在冬季间断运行过程中，水泵直接由塔的水槽内的循环系统，更应考虑，避免结冰的问题，必要时需在槽内加电热管。

5、适用水温不超过65℃，如超过65℃时，订货时应提出水温要求，以便选材时考虑，如有阻燃或难燃要求的，应根据当地消防部门对玻璃钢氧指数的要求进行生产，应该由用户事前提出。对安装在屋顶上的横流塔建议用户选用阻燃性玻璃钢。我厂生产的阻燃，难燃型玻璃钢材质、其氧指数分别达到≥31或≥35。

6、循环水浑浊度不大于50毫升/升，短期内不大于100毫升/升，不宜含油污和机械型杂质，必要时采取灭藻及水质稳定措施。

7、配水箱的配水孔按名义流量开孔，如实际流量超过名义流量25%，应在订货时予以说明。

8、进水管水压大约为2-5米汞柱，设计时不要压力过高，否则会产生飘水现象。

9、电机、风机均配套供应。需本厂派员现场安装或技术指导，另加收费用。

10、排污管、溢水管、自动给水管、急速给水管根据用户要求选用。

型号规格

横流式玻璃钢冷却塔型号代码及意义：

B－玻璃钢　H－横流塔　Z－组装式　L－冷却塔　D－低噪声型　CD－超低噪声型　G－中高水温降工业型

安装使用注意事项

1、应放置在通风良好洁净的场所。

2、横流式塔进水管由两边分别装设，并连接到配水箱，用户应在接管处设置蝶阀，以供调节流量。进水管可以由下面的干管引入，也可以把干管放在塔上，这时其管道支架应落在冷却塔侧面的架上。出水管可选任一进风方向由塔底水箱接出。

3、安全及使用时应调整风筒的圆度，并使叶尖与塔壁间隙相等，并不少于10mm。叶片角度要调整到一致。调整叶片的方法为在靠近叶尖150mm处，对每根叶片的前后两缘分别做一标志，再由支架下弦分别测每根叶片前后两缘的距离，以计算出各叶片这点前后缘的高差通过数次调整使高差达到一致即为合格。

4、应避免在多灰层，酸性气体的场院所使用，否则会导致热交换器以及配管的腐蚀。

5、冷却塔的进风口和墙壁等之间的距离如下：单塔型为2米，双塔型为2.5米，三塔型为3.5米，四塔以上应为5米以上，墙避高度应低于冷却塔整体高度。

6、冷却塔的排气口和障碍物间的距离应为5米以上。

方形横流式玻璃钢冷却塔参数说明：
1、标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；
2、可以多台并联组合成各种水量的冷却塔组；
3、结构本身赋予产品优良的低噪声性能（填料底无淋雨区，因此没有滴水噪声）；
4、垂直安装高度低，适用于某些特殊场所；
5、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能、低噪的显著特点；
6、超低噪声冷却塔于进出风口设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；
7、采用槽式布水系统，布水均匀、不易堵塞；
8、淋水填料本身带有蜂窝状收水器，收水效果极佳，使冷却塔的飘水损失降至0.01%以内；
9、结构简洁，运行重量低，塔顶设置检修平台，维护检修更为方便；

DBHZ系列组装式节能低噪声横流式冷却塔主要参数表

型号 DBHZ	冷吨数（RT）	冷却水量m³/h			外形尺寸（mm）				风机电机			进塔水压 10⁴Pa	重量（kg）		噪声 dB(A)
型号 DBHZ	冷吨数（RT）	28℃_T	27℃_T	25℃_T	L	W	H	h	D（mm）	G（m³/h）	KW×台数	进塔水压 10⁴Pa	干重	湿重	噪声 dB(A)
80	117.9	80	92	108	4320	2200	2264	750	1800	47	1.5×1	4.4	1710	3368	54.6
100	147.4	100	115	136	4320	2200	2668	750	1800	63	2.2×1	4.8	1810	3606	55
125	189.7	125	148	170	4620	2880	2668	800	2100	73	2.2×1	4.8	2240	4660	55.1
150	220.5	150	172	204	4620	3360	2668	800	2100	85.8	3×1	4.8	2665	5650	55.1
175	256.4	175	200	238	4920	3460	3113	850	2400	98	3×1	5.2	2987	6340	55.6
200	294.9	200	230	272	4920	3800	3113	850	2400	117	4×1	5.2	3205	7200	55.7
250	379.4	250	287	340	4620	5760	2668	800	2100	146	2.2×2	4.8	4480	9320	56.2
300	441	300	344	408	4620	6720	2668	800	2100	171.6	3×2	4.8	5330	11300	56.3
350	512.8	350	400	276	4920	6920	3113	850	2400	196	3×2	5.2	5974	12680	56.7
400	589.8	400	460	544	4920	7600	3113	850	2400	234	4×2	5.2	6410	14400	57.3
450	661.5	450	516	612	4620	10080	2668	800	2100	257.4	3×3	4.8	7995	16980	57.1
525	769.2	525	600	714	4920	10380	3113	850	2400	294	3×3	5.2	8960	19020	57.1
600	884.7	600	690	816	4920	11400	3113	850	2400	351	4×3	5.2	9615	21600	56.6
700	1025.6	700	800	952	4920	13840	3113	850	2400	392	3×4	5.2	11948	25360	56.4
800	1179.6	800	920	1088	4920	15200	3113	850	2400	468	4×4	5.2	12820	28800	56.3
900	1323	900	1032	1224	4620	20160	2668	800	2100	514.6	3×6	4.8	15990	33900	56
1050	1538.4	1050	1200	1428	4920	20760	3113	850	2400	588	3×6	5.2	17922	38040	55.8
1200	1769.4	1200	1380	1632	4920	22800	3113	850	2400	702	4×6	5.2	19230	43200	55.5

   说明：
   1、各湿球温度（T）的冷却水量都是以进水温度t₁=37℃，出水温度t2=32℃，水温降△t=5℃的工况，其冷吨数以27℃（T）1RT=3900kkal/h折算的。
   2、进塔水压以基座底面为准，其水压相当于进入配水箱接口的自由水头1.53Pa，即等于1.5米水头。
   3、噪声以进风百叶窗外塔的当量直径远距地面1.5米高的dB(A)值。

CDBHZ系列组装式节能超低噪声横流式冷却塔主要参数表

型号 DBHZ	冷吨数（RT）	冷却水量m³/h			外形尺寸（mm）				风机电机			进塔水压 10⁴Pa	重量（kg）		噪声 dB(A)
型号 DBHZ	冷吨数（RT）	28℃_T	27℃_T	25℃_T	L	W	H	h₂	D（mm）	G（m³/h）	KW×台数	进塔水压 10⁴Pa	干重	湿重	噪声 dB(A)
80	117.9	80	92	108	7320	2200	2264	2000	1800	47	1.5×1	4.4	2369	4027	48.6
100	147.4	100	115	136	7320	2200	2668	2000	1800	63	2.2×1	4.8	2480	4276	49
125	189.7	125	148	170	7620	2880	2668	2000	2100	73	2.2×1	4.8	3015	5630	49.1
150	220.5	150	172	204	7620	3360	2668	2000	2100	85.8	3×1	4.8	3534	6520	49.1
175	256.4	175	200	238	7920	3460	3113	2000	2400	98	3×1	5.2	3893	7245	49.6
200	294.9	200	230	272	7920	3800	3113	2000	2400	117	4×1	5.2	4200	8230	49.7
250	379.4	250	287	340	7620	5760	2668	2000	2100	146	2.2×2	4.8	6030	11200	50.2
300	441	300	344	408	7620	6720	2668	2000	2100	171.6	3×2	4.8	7068	13040	50.3
350	512.8	350	400	276	7920	6920	3113	2000	2400	196	3×2	5.2	7786	14490	50.7
400	589.8	400	460	544	7920	7600	3113	2000	2400	234	4×2	5.2	8400	16460	51.3
450	661.5	450	516	612	7620	10080	2668	2000	2100	257.4	3×3	4.8	10602	19560	51.1
525	769.2	525	600	714	7920	10380	3113	2000	2400	294	3×3	5.2	11679	21725	51.1
600	884.7	600	690	816	7920	11400	3113	2000	2400	351	4×3	5.2	12600	24690	50.6
700	1025.6	700	800	952	7920	13840	3113	2000	2400	392	3×4	5.2	15572	26080	50.4
800	1179.6	800	920	1088	7920	15200	3113	2000	2400	468	4×4	5.2	16800	32920	50.3
900	1323	900	1032	1224	7620	20160	2668	2000	2100	514.6	3×6	4.8	21204	39120	50.2
1050	1538.4	1050	1200	1428	7920	20760	3113	2000	2400	588	3×6	5.2	23358	43470	50.1
1200	1769.4	1200	1380	1632	7920	22800	3113	2000	2400	702	4×6	5.2	25200	49380	50

   说明：
   1、各湿球温度（T)的冷却水量都是以进水温度t₁=37℃,出水温度t₂=32℃,水温降△t=5℃的工况，其冷吨数以27℃（T）1RT=3900kkal/h折算的。
   2、进塔水压以基座底面为准，其水压相当于进入配水箱接口的自由水压1.53Pa，即等于1.5米水头。
   3、噪声以遮声板外塔的当量直径远，不计遮声面积，距地面1.5米高的dB(A)值。
