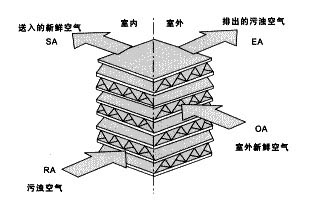

XHB系列热回收新风换气机 风量:300-5000m3/h 风压:40-250Pa 特点:吊顶式安装,通风和换气时,能最大限度不带走热量、效率可达70%以上,内置防尘过滤器,有效防止灰尘及杂物进入室内,节约能源、噪声低、运行可靠、维护简单 应用:敞开式办公区、大厅、计算机房、教室、工厂、商场、体育场、程控交换机房等。 一、工作原理 当室内空调回风和新风分别呈正交叉方式流经换热芯体,由于平隔板两侧气流存在着温度差和水蒸汽压差,两股气流间同时呈现传热传质现象,引起全热交换过程。这种过程是通过平隔板完成的,所以属透过型全热交换现象。当安装在系统上的全热交换新风机在夏季运行时,新风从空调回风中获得冷能使温度降低,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被空调回风干燥,使新风含湿量降低;在冬季运行时新风从空调回风获得热能使温度升高,同时被回风加湿,使新风含湿量增加,就这样通过换热芯体的全热交换过程新风从空调回风中回收能量。
二、型号说明 例:XHB —10 D XHB—热回收新风换气机 10—-机号(名义风量的百分数) D——安装形式(D为吊顶式,L为立式) 产品详细 新风换气机:顾名思义,是换气设备,其作用是排出室内污浊空气、送入室外新鲜空气、并对空气进行必要处理、70%的能量回收,新风换气机可使室内空气“吐故纳新”,是室内的呼吸系统,从而使人们在清新的室内空气环境中工作、学习、休息及娱乐。 吊顶式风量范围:200立方—30000立方 型号 | 风 量 M3/h | 热效率% | 压 力 pa | 噪声分贝 | 电压 V | 功率 Kw | 净重 | 外 形 尺 寸 (mm) |
| XHBX(Q)-D02 | 200 | 70/65 | 30 | 38 | 220 | 0.05 | 18 | 470*705*240 | | XHBX(Q)-D03 | 300 | 70/65 | 40 | 38 | 220 | 0.11 | 29 | 785*685*240 | | XHBX(Q)-D04 | 400 | 70/65 | 65 | 30 | 220 | 0.07 | 32 | 825*640*240 | | XHBX(Q)-D06 | 600 | 70/65 | 100 | 45 | 220 | 0.28 | 52 | 1000*650*330 | | XHBX(Q)-D08 | 800 | 70/65 | 110 | 50 | 220 | 0.4 | 55 | 1000*650*330 | | XHBX(Q)-D10 | 1000 | 70/65 | 125 | 50 | 220 | 0.4 | 78 | 1210*775*360 | | XHBX(Q)-D 12 | 1200 | 70/65 | 110 | 52 | 220 | 0.45 | 82 | 1210*775*360 | | XHBX(Q)-D 15 | 1500 | 70/65 | 130 | 52 | 220 | 0.45 | 95 | 1340*810*365 | | XHBX(Q)-D 20 | 2000 | 70/65 | 150 | 55 | 380 | 0.9 | 160 | 1650*950*405 | | XHBX(Q)-D 25 | 2500 | 70/65 | 170 | 55 | 380 | 1.1 | 210 | 1730*1060*485 | | XHBX(Q)-D 30 | 3000 | 70/65 | 200 | 55 | 380 | 1.4 | 230 | 1730*1060*485 | | XHBX(Q)-D 40 | 4000 | 70/65 | 220 | 55 | 380 | 1.5 | 260 | 1930*1210*485 | | XHBX(Q)-D 50 | 5000 | 70/65 | 270 | 60 | 380 | 2.4 | 350 | 1970*1450*700 | | XHBX(Q)-D 60 | 6000 | 70/65 | 350 | 60 | 380 | 3 | 350 | 2171*1850*700 | | XHBX(Q)-L20 | 2000 | 70/65 | 150 | 55 | 380 | 0.9 | 170 | 1080*545*1010 | | XHBX(Q)-L50 | 5000 | 70/65 | 270 | 65` | 380 | 2.4 | 350 | 1192*726*1373 | | XHBX(Q)-L 80 | 8000 | 70/65 | 360 | 72 | 380 | 4.4 | 420 | 1445*726*1520 | | XHBX(Q)-L100 | 10000 | 70/65 | 400 | 75 | 380 | 8 | 580 | 1880*890*1770 | | XHBX(Q)-L 150 | 15000 | 70/65 | 460 | 76 | 380 | 11 | 780 | 2350*1130*2150 | | XHBX(Q)-L 200 | 20000 | 70/65 | 600 | 76 | 380 | 15 | 1200 | 2590*1620*2450 | | XHBX(Q)-L 300 | 30000 | 70/65 | 800 | 80 | 380 | 30 | 1350 | 4200*2100*2700 | |
|
