11-62-F系列离心风机是一种高效率、转速低、低噪声离心风机,它是由先进的空气动力的叶轮结构,对数螺旋形机壳,并具有结构新颖紧凑、振动小、使用时调节方面等特点。用于空调机组、大小宾馆、酒楼通风换气或抽油烟;也可作为一般建筑物室内外通风换气之用。 应用环境 如果您正在以下环境进行风机选型,11-62风机或许是你比较理想的一个参考选型方案 1、风机安装在居民区,对噪音要求稍严 2、机器安装在商业区,对噪音控制要求高 3、宾馆、茶楼、酒店、餐馆、大排档厨房油烟处理,鲜风供给通风换气,降温等 4、工厂设备降温,厂房降温、车间换气等 5、各类机器设备配套 6、涂装车间送鲜风、净化车间、实验室等送鲜风 7、其他一切适用场合 风机参数和价格
机 号 (No) | 速度 r/min) | 配用电机 (kw-p) | 流量 (㎡/h) | 全压 (pa) | 整机价 (元) | 2.5# | 1450 | 0.75-4单 | 1300-3300 | 480-390 | 1280 | 0.75-4三 | 1300-3300 | 480-390 | 1200 | 2.8# | 1450 | 1.1-4单 | 2200-4950 | 630-490 | 1590 | 1.1-4三 | 2200-4950 | 630-490 | 1410 | 2.8A# | 1450 | 1.5-4单 | 3200-5800 | 680-530 | 1750 | 1.5-4三 | 3200-5800 | 680-530 | 1590 | 3# | 1450 | 2.2-4单 | 3800-6900 | 680-520 | 2150 | 2.2-4三 | 3800-6900 | 680-520 | 1950 | 3.2# | 1450 | 3-4三 | 3400-8900 | 850-620 | 2300 | 960 | 1.1-6三 | 2180-5700 | 370-290 | 2080 | 3.5# | 1450 | 4-4三 | 4500-9900 | 950-730 | 2830 | 960 | 1.5-6三 | 2900-6400 | 450-300 | 2290 | 4# | 960 | 2.2-6三 | 4450-10500 | 580-460 | 3050 | 3-6三 | 4600-11800 | 600-450 | 3530 | 4.5# | 960 | 4-6三 | 6600-14880 | 620-460 | 4210 | 5# | 960 | 4-6三 | 8680-17880 | 890-650 | 4500 | 5.5-6三 | 9800-19300 | 920-680 | 4850 | 5.5# | 960 | 7.5-6三 | 11200-21470 | 1070-780 | 7040 | 6# | 960 | 11-6三 | 13425-23500 | 1250-920 | 8200 |

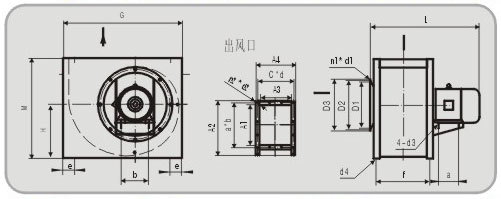

安装尺寸图
安装尺寸表 机号 | 进风口尺寸 | 出风口尺寸 | 机号 | 外形及安装尺寸 | D1 | D2 | D3 | A1 | A2 | A3 | A4 | a*b | c*d | M | G | L | H | a | b | e | f | d3 | d4 | n1*d1 | n2*d2 | 2.5 | 250 | 272 | 292 | 246 | 296 | 178 | 228 | 4*68.5 | 3*68.6 | 2.5 | 408 | 480 | 470 | 224 | 100 | 125 | 40 | 206 | 10 | 12 | 6*Φ8 | 14*Φ7 | 2.8 | 280 | 306 | 328 | 275 | 335 | 215 | 275 | 4*77.25 | 3*83 | 2.8 | 454 | 538 | 530 | 248 | 100 | 140 | 40 | 249 | 10 | 12 | 8*Φ10 | 14*Φ7 | 2.8A | 280 | 306 | 328 | 275 | 335 | 250 | 310 | 4*77.25 | 3*94.7 | 2.8A | 454 | 538 | 580 | 248 | 125 | 140 | 40 | 284 | 10 | 12 | 8*Φ10 | 14*Φ7 | 3 | 300 | 358 | 380 | 295 | 355 | 215 | 275 | 4*82.25 | 3*83 | 3 | 485 | 573 | 585 | 265 | 125 | 140 | 40 | 249 | 12 | 14 | 8*Φ10 | 14*Φ7 | 3.2 | 320 | 373 | 400 | 309 | 368 | 240 | 300 | 4*85.5 | 3*91.3 | 3.2 | 501 | 600 | 623 | 269 | 140 | 160 | 60 | 274 | 12 | 14 | 8*Φ10 | 14*Φ7 | 3.5 | 350 | 438 | 460 | 344 | 414 | 245 | 315 | 4*96 | 3*95 | 3.5 | 568 | 671 | 667 | 310 | 140 | 190 | 60 | 285 | 12 | 14 | 8*Φ10 | 14*Φ7 | 4 | 400 | 488 | 512 | 393 | 463 | 310 | 380 | 5*86.6 | 4*87.5 | 4 | 645 | 759 | 797 | 351 | 140 | 190 | 60 | 350 | 12 | 14 | 8*Φ12 | 18*Φ10 | 4.5 | 450 | 488 | 512 | 443 | 513 | 322 | 392 | 5*96.6 | 4*90.5 | 4.5 | 723 | 847 | 829 | 392 | 178 | 216 | 80 | 362 | 12 | 14 | 8*Φ12 | 18*Φ10 | 5 | 500 | 538 | 567 | 492 | 564 | 334 | 404 | 5*106.4 | 4*93.5 | 5 | 800 | 935 | 843 | 433 | 178 | 216 | 80 | 374 | 12 | 14 | 8*Φ12 | 18*Φ10 | 6 | 600 | 636 | 660 | 590 | 660 | 400 | 470 | 5*126 | 4*110 | 6 | 955 | 1110 | 956 | 514 | 210 | 254 | 80 | 440 | 15 | 18 | 10*Φ12 | 18*Φ10 |
|
