  商品名称    FP-WM卧式明装系列



(设备描述及图片仅供参考,请以实物为准)
商品编号
市场价格    ¥0 元/个
本站价格    ¥0 元/个
货存数量    0 个
产品名称:卧式明装 FP-LM   卧式明装 FP-LM 特点   1. 风量 350 ~ 2000m3 /h 2. 外型美观,结构紧凑,厚度仅 230mm 。 3. 色彩高雅,美化室内装璜。 4. 出风口配有线条美观的格栅,可转换出风角度...
  商品介绍

产品名称:卧式明装FP-LM



卧式明装FP-LM特点



1.风量 3502000m3/h
2.
外型美观,结构紧凑,厚度仅230mm
3.
色彩高雅,美化室内装璜。
4.
出风口配有线条美观的格栅,可转换出风角度。
5.
特殊设计的空气过滤器安装方式,无需工具即能拆装过滤器,清洗保养极为方便.
6.
冷凝水可从底部或后部排出。
7.
冷凝水盘可根据要求采用不锈钢材料。
8.
用户选择本产品时,请用户根据设计要求结合技术参数选择型号.



FP系列盘管技术参数





              型号

性能

FP-

34

FP-

51

FP-

68

FP-

85

FP-

102

FP-

136

FP-

170

FP-

204

FP-

238

额定风量m³/h

340

510

680

850

1020

1360

1700

2040

2380

260

390

510

640

770

1020

1280

1530

1790

170

260

340

430

510

680

850

1020

1190

额定冷量KW

     Kcal/h

H

1.98

2.8

3.87

4.58

5.42

7.38

9.08

11.1

12.9

H

1702

2408

3328

3938

4661

6346

7808

9546

11094

额定热量KW

     Kcal/h

H

3.39

4.5

6.35

7.45

9.22

12.4

16.3

19.5

20.2

H

2915

3870

5460

6407

7930

10665

14020

16770

17370

输入功率

W

12Pa

H

37

52

62

76

96

134

152

189

228

30Pa

H

44

59

72

87

108

156

174

212

253

50Pa

H

49

66

84

100

118

174

210

250

300

噪声

dB(A)

12Pa

37

39

41

43

45

46

48

50

52

30Pa

40

42

44

46

47

48

50

52

54

50Pa

42

44

46

47

49

50

52

54

56

水量  Kg/h

350

510

680

800

980

1280

1600

1920

2230

水阻  KPa

30

30

30

30

40

40

40

40

50

风机数量

1

2

3

4

重量Kg

WA

17

18

19

22

26

39

43

49

52

带回风箱

20

22

23

27

30

44

48

54

58

进出水接管

3/4‘'内螺纹

凝结水管

3/4‘'外螺纹

电源

220V/50Hz

备注

1、供冷量工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。

2、供热量工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。

3、机组经2.0MPa耐压试验,允许最大工作压力1.6MPa。

4、另有四管制(一加二、而加二、三加一)机组。

 :
1.
高静压机组是指指卧式暗装机组,机组出口静压为30PA50PA
2.
名义工况冷量测定:室内干球温度27,湿球温度19.5
3.
名义工况热量测定:室内干球温度21,供水量名义工况时的流量相同;
4.
水阻力是指额定流量的水阻力;

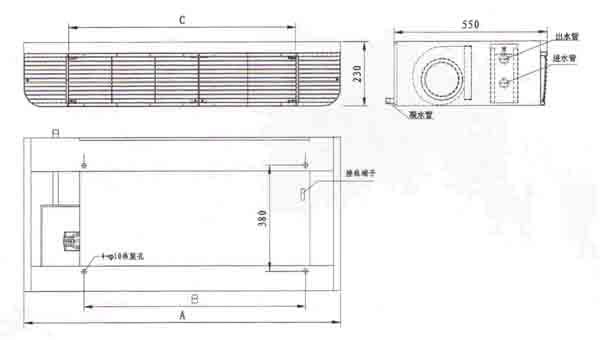

立式明装风机盘管尺寸图



立式明装风机盘管尺寸

      型号

尺寸

FP-34LM

FP-51LM

FP-68LM

FP-85LM

FP-102LM

FP-136LM

FP-170LM

FP-204LM

FP-238LM

A

770

920

990

1140

1220

1430

1650

1870

2020

B

440

590

660

810

890

1100

1320

1540

1690
